近年来，由于麻纤维具有生态环保、抗霉杀菌等优良特性，因此各种麻纤维纺织产品或者含麻纤维纺织产品在市场上日渐增多，而应用于服用纺织产品的麻纤维以苎麻，亚麻，大麻为主。而这三种纤维微观形态和化学性能相似，造成对这三种麻纤维的检测有些困难。因此如何准确定性亚麻、苎麻、大麻已经成为纺织品检测成分分析业务的重要研究课题。本文则通过对大量亚麻、苎麻和大麻纤维的横纵截面形态研究和对比，以及对大量纺织品面料中的麻纤维的平均细度值的研究，对这三种麻纤维纺织产品检验工作中的一些问题进行了探讨。

    亚麻也称鸦麻、胡麻，分纤用、油用，纤油两用三类，均为一年生草本植物。亚麻纤维存在于麻茎的韧皮组织中，经沤浸脱胶去除部分胶质，使粘连纤维束得到部分松散，再经压轧、打麻加工成“打成麻”，为10～20根单纤维组成的工艺纤维。由于吸湿性好，导湿快，直径相对较细，是夏季衣衫的主要纤维原料之一。

    苎麻原产中国，有“中国草”之称，是一种宿根性草本植物，一年可收成三次，分别成为头麻、二麻、三麻。每次收成麻的品质都有所不同，头麻最细，三麻次之，二麻最粗。因此苎麻在显微镜下样品之间直径差异较大。

    大麻又称火麻、汉麻。在生长和放置中极少受虫害，十分奇特。大麻单纤维的细度和长度于亚麻相当，故亦需要用工艺纤维纺纱。据已有经验所知，大麻纤维及制品更为柔软和低刺痒感，这于纤维间胶质和纤维本身的柔软有关。

1实验部分

    1.1仪器与试剂

    CU-2纤维细度仪、哈氏切片器，盖玻片，载玻片，刀片，液体石蜡，火棉胶等。

    1.2样品

    为了所取样品具有代表性，随机选取了各主要产地亚麻、苎麻、大麻原纤维，其中样品1至5号为亚麻样品，6至10号为苎麻样品，11至15号为大麻样品。

    1.3实验原理

    制作麻纤维纵面，横截面显微镜切片，用CU-2纤维细度仪观察其形态以及测量其直径，通过比较纤维各种纵面、截面形态，以及直径大小鉴别纤维种类。

    1.4实验步骤

    1） 取亚麻、苎麻、大麻原麻纤维和纺织品面料中的麻纤维，分别将试样放入哈氏切片器中，涂上火棉胶溶液均匀切取20～30μｍ厚度的纤维横截面薄片，用CU-2细度仪观察并拍摄其纤维横截面图片。

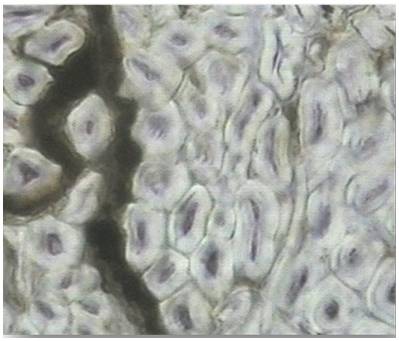

图1 亚麻横截面

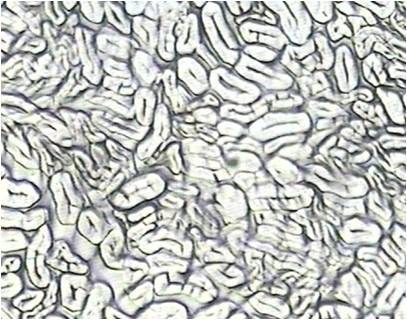

 图2 苎麻横截面

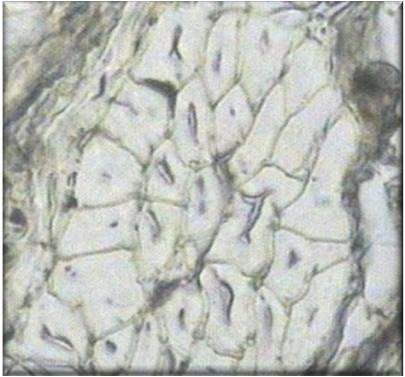

图3 大麻横截面

    2）取亚麻、苎麻、大麻原麻纤维和纺织品面料中的麻纤维，分别将试样放入哈氏切片器均匀切取0.2μｍ～0.36μｍ长的纤维束，移至表面皿中，加入一定数量的无水甘油，充分混合成稠密的悬浮液。使用宽嘴吸管吸取少量的混合均匀的悬浮液放入载玻片上，将其均匀展开，盖上盖玻片固定样品，制成纵面切片，用CU-2细度仪拍摄其纤维纵面图片。

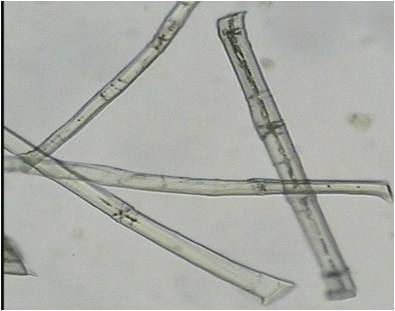

  图4 亚麻纵面

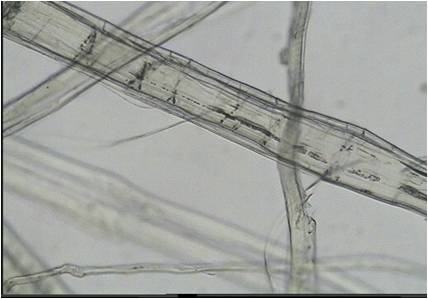

 图 5 苎麻纵面

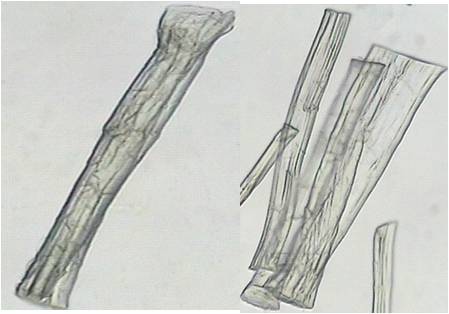

 图 6 大麻纵面

    3）参照FZ/T 3003–2000取亚麻、苎麻、大麻纺织品面料中的麻纤维，分别按照4.2方法制作纵面切片，用CU-2纤维细度仪分别测量1～15号样品各1000根纤维细度。

 2实验结果

    取1～15号各1000根纤维用CU-2纤维细度仪测试的结果见表1、表2。

     表1 亚麻、苎麻、大麻纤维截面形态特征

  表2 亚麻、苎麻、大麻直径

3 结论

     纵向表面观察：亚麻纤维的纵向表面有明显横节，无竖向条纹，有光泽；而苎麻纤维纵向表面粗糙，竖条纹明显，呈树皮状，无横节；大麻纤维的纵向表面有孔洞，无明显横节，横向有刀刻痕，竖条纹不明显。观察横截面：多边形占大多数时为亚麻；截面为腰圆形且有中腔，外围带有辐射状条纹时为苎麻；当纤维横截面中三角形，不规则长方形截面占大多数时，其中外角比较尖锐，则为大麻。

    从表2可以得出，亚麻平均细度为17.06μｍ，苎麻平均直径为27.86μｍ，大麻平均直径为20.87μｍ。这三种纤维的单根纤维细度虽然有较大交叉，但其平均直径和最大直径还是有较大区别，可以作为此三种纤维的辅助鉴别方法。其中当纤维平均细度大于26.12μｍ时，可以判定该纤维为苎麻，否则为亚麻或大麻。（ 赵向旭 王宜满 张世全 黄海刚 黄剑平）
